8.4 特殊状况：路由器两边界面是同一个 IP 网段： ARP Proxy

职起网

如果你一开始设计的网络环境就是同一个 Class C 的网域，例如 192.168.1.0/24 ，后来因为某些因素必须要将某些主机搬到比较内部的环境中，例如图 8.2-1的 clientlinxu, winxp, win7。然后又因为某些因素，所以你不能变更这些计算机的 IP，此时你的同一网域就会横跨在一个路由器的左右两边了！举例来说，联机图示有点像底下这样：

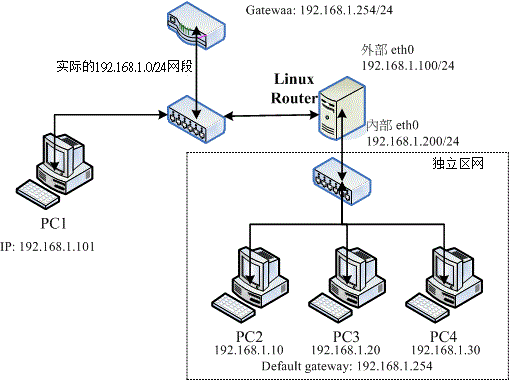

图 8.4-1、在路由器两个界面两边的 IP 是在同一个网域的设定情况
初次见面～看到眼睛快要掉下来哩！怎么路由器的两边的主机 IP 设定都在同一个网域内？而且还被规定不能够更改原先的 IP 设定， ...真是一个头两个大啊～如此一来，在 Linux Router 两边要如何制作路由啊？好问题！真是好问题～因为 OSI 第三层网络层的路由是一条一条去设定比对的，所以如果两块网卡上面都是同一个网域的 IP 时，就会发生错误。那如何处理啊？
我们先从两方面来说，第一个，当从正确的网段 (PC1) 要联机到 PC2~PC4 时，他应该是要透过 Linux Router 那部主机的对外 IP (192.168.1.100) 才行！而且 Linux Router 还必须要让该封包透过内部 IP (192.168.1.200) 联机到 PC2~PC4 。此时，封包传递的图示有点像这样：

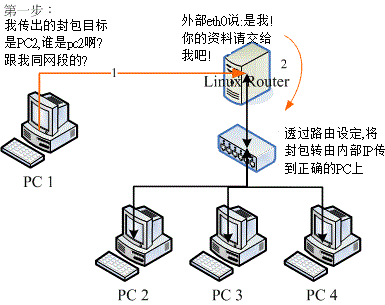

图 8.4-2、正常的网段想要传送到内部计算机去的封包流向
在这个阶段，我们可以设定PC2~PC4 的 IP 所对应的网卡卡号 (MAC) 都设定在 router 的对外网卡上，因此， router 的对外接口可以将给 PC2~PC4 的封包给『骗』过来。接下来，就简单的透过路由设定，让封包转个接口发送出去即可。这样 PC1 --> PC2 的问题解决了，但是 PC2 怎么传送到 PC1 呢？我们可以透过底下的图示来想象一下：

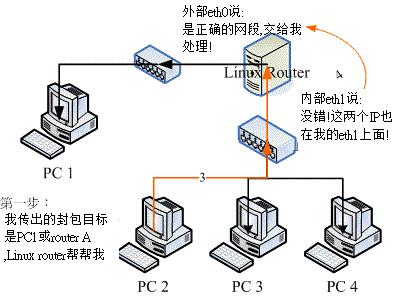

图 8.4-3、内部计算机想要传送到正常网域时的封包流向
当 PC2 要传送的封包是给 PC3, PC4 的，那么这个封包得要能够直接传递。但是如果需要传送到正常网域的封包，就得要透过 router 的对内网卡，再透过路由规则来将该封包导向外部接口来传递才行！这个时候就变成内部的接口欺骗 PC2 说， PC1 与 Router A 的 IP 是在内部这张接口上就是了，然后再透过路由判断将该封包透过外部接口来对外传递出去即可。假设 Linux router 的对外界面为 eth0 而对内为 eth1 时，我们可以这样说：

当 Linux Router 的 eth0 那个网域主机想要连接到 PC2~PC4 的主机时，由 Linux Router 负责接收；
当 Linux Router 要传送数据到 PC2~PC4 时，务必要由 eth1 来传送；
当内部计算机想要连接到 PC1 或 Router A 时，由 Linux router 的 eth1 负责接收；
当 Linux Router 要传送的数据为 192.168.1.0/24 ，但并非 PC2~PC4 时，需由 eth0 传送。

上列的步骤与图示内的线条上的顺序相符合呦！得要对照着看看。其中的 (1) 与 (3) 就是透过 ARP Proxy (代理) 的功能啦！那啥是 ARP Proxy 呢？简单的说，就是让我的某张适配卡的 MAC 代理其他主机的 IP 对应，让想要连接到这个 IP 的 MAC 封包由我帮他接下来的意思。举我们图 8.4-1 的例子来说，就是在 Linux Router 的 eth0 界面上，规定 192.168.1.10, 192.168.1.20, 192.168.1.30 这三个 IP 都对应到 eth0 的 MAC 上，所以三个 IP 的封包就会由 eth0 代为收下，因此才叫做 ARP 代理人嘛！所以啦，每一部在 eth0 那端的主机都会『误判』那三个 IP 是 Linux Router 所拥有，这样就能够让封包传给 Linux Router 啦！
再接下来，咱们的 Linux Router 必须要额外指定路由，设定情况为：

若目标是 PC2 ~ PC4 时，该路由必须要由内部的 eth1 发送出去才行，
若目标不为 PC2 ~ PC4 ，且目标在 192.168.1.0/24 的网域时，需由 eth0 发送出去才行。

也就是说，你必须要指定路由规则当中，那个 PC2~PC4 具有优先选择权，然后其他的同网域封包才由 eth0 来传送。这样就能够达成我们所想要的结局啦！^_^！看样子似乎很难，其实设定方面还挺简单的，你可以透过 arp 以及 route 这两个指令来达成喔！

外部接口 eth0：08:00:27:71:85:BD
内部接口 eth1：08:00:27:2A:30:14

[AppleScript] ��ı��鿴 ��ƴ��

# 1. 先设定外部 eth0 的 ARP Proxy，让三个 IP 对应到自己的 MAC
[root@www ~]# arp -i eth0 -s 192.168.1.10 08:00:27:71:85:BD pub
[root@www ~]# arp -i eth0 -s 192.168.1.20 08:00:27:71:85:BD pub
[root@www ~]# arp -i eth0 -s 192.168.1.30 08:00:27:71:85:BD pub
[root@www ~]# arp -n
Address             HWtype  HWaddress      Flags Mask       Iface
192.168.1.30        *       *              MP               eth0
192.168.1.10        *       *              MP               eth0
192.168.1.20        *       *              MP               eth0
# 首先需要让外部接口拥有三个 IP 的操控权，透过这三个指令来建立 ARP 对应！

# 2. 开始处理路由，增加 PC2~PC4 的单机路由经过内部的 eth1 来传递
[root@www ~]# route add -host 192.168.1.10 eth1
[root@www ~]# route add -host 192.168.1.20 eth1
[root@www ~]# route add -host 192.168.1.30 eth1
[root@www ~]# route -n
Kernel IP routing table
Destination    Gateway        Genmask         Flags Metric Ref    Use Iface
192.168.1.20   0.0.0.0        255.255.255.255 UH    0      0        0 eth1
192.168.1.10   0.0.0.0        255.255.255.255 UH    0      0        0 eth1
192.168.1.30   0.0.0.0        255.255.255.255 UH    0      0        0 eth1
192.168.1.0    0.0.0.0        255.255.255.0   U     0      0        0 eth0
192.168.1.0    0.0.0.0        255.255.255.0   U     0      0        0 eth1
0.0.0.0        192.168.1.254  0.0.0.0         UG    0      0        0 eth0
# 这样就处理好单向的单机路由啰！不过有个问题啊！那就是 192.168.1.0/24
# 的网域，两个接口都可以传送！因此，等一下第四个步骤得要将 eth1 删除才行！

3. 设定一下内部的 ARP Proxy 工作 (绑在 eth1 上头啰)！
[root@www ~]# arp -i eth1 -s 192.168.1.101 08:00:27:2A:30:14 pub
[root@www ~]# arp -i eth1 -s 192.168.1.254 08:00:27:2A:30:14 pub
# 这样可以骗过 PC2 ~ PC4 ，让这三部主机传递的封包可以透过 router 来传递！

4. 开始清除掉 eth1 的 192.168.1.0/24 路由
[root@www ~]# route del -net 192.168.1.0 netmask 255.255.255.0 eth1

所有的计算机都在同一个网域内，因此 default gatway 都是 192.168.1.254 ，而 netmask 都是 255.255.255.0，只有 IP 不一样而已。最后，所有的计算机都可以直接跟对方联机，也能够顺利的连上 Internet ！这样的设定就能够满足上述的功能需求啰！如果一切都没有问题，那么将上述的指令写成一个脚本档，例如 /root/bin/network.sh ，然后将该档案设定为可执行，并将它写入 /etc/rc.d/rc.local ，同时每次重新启动网络后，就得要重新执行一次该脚本，即可达到你的需求啰！
透过这个案例你也可以清楚的知道，能不能联机其实与路由的关系才大哩！而路由是双向的，你必须要考虑到这个封包如何回来的问题喔！
